「ベアリングの壁」を突破せよ。次世代ダイレクトドライブの設計論

コンテンツ一覧

はじめに：大型DDモータ開発のジレンマ

ロボットの関節駆動において、減速機を介さない「純粋なダイレクトドライブ（DD）モータ」は、理想的な選択肢です。ゼロ・バックラッシ、高いバックドライバビリティ、そして電流値とトルクが直結する制御の透明性は、次世代のAI制御ロボットにとって不可欠な要素だからです。

しかし、モーター設計者の皆様は、DDモータを「大型化（大口径化）」しようとした瞬間、巨大な壁に直面しているのではないでしょうか。

それは「ベアリングの壁」です。

これまでの常識では、内径200mm～300mmクラスの大口径ローターを支えるためには、剛性確保のために断面高さが10mm以上あるクロスローラーベアリング等が必要でした。軸受だけでそれだけの厚みがあれば、モーター全体の厚みを30mm以下に抑えることは物理的に不可能です。さらに、そのような特殊な大型薄肉軸受は極めて高コストであり、BOM（部品表）を圧迫します。

結果として、「大型で薄いDDモータ」は、技術的には可能でも商業的には成立しない領域として、長らく空白地帯となっていました。

我々FT Engineeringは、このジレンマを「断面3.175mmの特殊軸受」というアプローチで解決します。

技術的深掘り：なぜ「3.175mm」が性能を最大化するのか？

我々が提案する新しいDDモータのアーキテクチャは、Φ300mmクラスで厚さ20mmというスペックをターゲットにしています。これを実現する鍵が、最外周に配置された超薄型スリムスプリットベアリングです。

この構造がもたらす技術的メリットは、単に「薄くなる」だけではありません。物理法則に基づいた必然的な高性能化をもたらします。

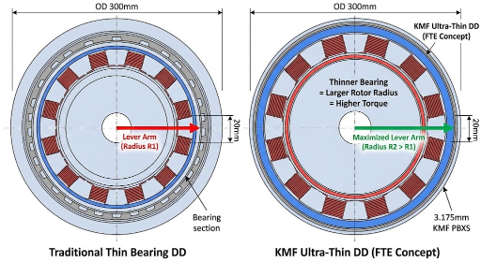

1．トルク密度の最大化（レバーアームの原理）

モーターのトルクは基本的に「磁気的な吸引・反発力 X 回転半径（レバーアーム）」で決まります。

■従来の設計: 軸受の断面が厚い（例：10mm）ため、その分だけコイルと磁石を内側に配置せざるを得ません。これは、みすみすレバーアームを短くし、トルクを捨てている状態です。

■新アーキテクチャ: 断面わずか3.175mmの軸受を最外周ギリギリに配置します。これにより、磁気回路を可能な限り外側に寄せることができ、有効半径（レバーアーム）が最大化されます。結果として、同じ体積、同じ磁力であっても、幾何学的に「より大きなトルク」を発生させることが可能になります。

2. 熱問題の構造的解決（スプリット構造の恩恵）

大口径かつ超扁平なモーターにとって、最大の敵は「熱」です。運転に伴う熱膨張は、高剛性な一体型ベアリングのアキシアル・ラジアル隙間を奪い、回転トルクの増大や、最悪の場合は焼き付きを引き起こします。

我々が採用する軸受は、レース（軌道輪）にあえて「スプリット（割り）」を入れた特殊構造です。このスプリットが、ミクロン単位の熱膨張を弾性的に吸収する「逃げ」として機能します。これにより、大口径でありながら熱に強く、常に安定した回転精度と低摩擦を維持するという、従来の常識では相反する特性を両立できます。

比較検証：従来の「産業用薄型DD」との決定的な違い

市場には既に「薄型」を謳う優れた産業用DDモータが存在します。それらと、我々が目指す新アーキテクチャは何が違うのでしょうか？

結論：次世代アプリケーションのためのプラットフォーム

この新しい設計論は、既存のDDモータ市場を奪うためのものではありません。これまで「厚すぎる」「重すぎる」「高すぎる」という理由でDD化が諦められていた領域──例えばヒューマノイドの腰関節、大型協働ロボットのベース軸、超扁平AGVのインホイールモータ──に、純粋なダイレクトドライブの恩恵をもたらすためのプラットフォームです。「直径300mm、厚さ20mm」この物理的な極限領域で、貴社の持つ高度な磁気回路設計技術と制御技術を活かしてみませんか？我々は、この「ベアリングの壁」を突破するためのキーコンポーネントと設計ノウハウを提供します。
