ベアリングの性能を100%引き出すための周辺設計ガイド〜 カタログ値の「完全剛体」の前提とハウジング剛性の重要性 〜

はじめに：カタログスペックの危険な誤解

ベアリングを選定する際、カタログに記載されている基本動定格荷重（Cr）」や「基本静定格荷重（C0r）と、実際に作用する荷重だけを比較して「安全率は十分だ」と判断していませんか？実は、その選定プロセスには重大な落とし穴があります。

ベアリングがカタログ通りの寿命や性能を発揮できるのは、「理想的な設置環境」にある場合に限られます。周辺設計をおろそかにすることは、高価なベアリングをドブに捨てることと同義です。本資料では、なぜハウジングの強度がそれほどまでに重要なのか、そのメカニズムを解説します。

1．理論の大前提：「軸とハウジングは変形しない」

ベアリングメーカーが提示する定格荷重は、ISO規格に基づき計算されていますが、この計算式には設計者が見落としがちな強烈な前提条件があります。

【定格荷重計算の前提】

「ベアリングを支持する軸およびハウジングは『完全剛体（変形しない物体）』である」

しかし、現実世界に完全剛体は存在しません。全ての金属部品は負荷を受ければたわみます。もしハウジングの剛性が低ければ、この「前提」が崩れるため、カタログスペック通りの荷重能力は発揮されず、計算よりも遥かに短い時間で破損に至ります。「荷重条件」と「定格荷重」だけの比較で選定を行うのが危険な理由はここにあります。

2．ベアリングは「硬い」が「弾性体」である

ベアリングの軌道輪（内外輪）は、ロックウェル硬度（HRC）60〜64程度と非常に硬い素材で作られていますが、物理的には弾性体（バネのように変形する物体）です。

「硬いから変形しない」というのは誤りです。ベアリング外輪は、それを支えるハウジングが荷重でたわめば、その形に追従して容易に変形します。肉厚の薄いベアリングであればあるほど、その傾向は顕著になります。

3. ハウジング強度不足が招く「寿命激減」のメカニズム

では、剛性の低い（弱い）ハウジングでソリッド型（一体型）ベアリングを支持すると、具体的に何が起きるのでしょうか？

① 荷重分布の崩壊と早期剥離

剛性が十分であれば、ベアリング内の転動体（ボールやローラー）は下半分の広い範囲（負荷圏）で均等に荷重を支えます。しかし、ハウジングが荷重に負けて変形（楕円化など）すると、外輪も同様に歪みます。すると、本来多数のボールで支えるはずの荷重が、局所的な数個のボールに集中してしまいます。結果、その箇所の面圧が許容値を超え、計算寿命の数分の一でフレーキング（剥離）が発生します。

② 予圧抜けと異常発熱

外輪がたわむことで、内部すきま（クリアランス）が不均一になります。ある箇所では隙間が大きすぎて「予圧抜け（ガタ）」が生じ、別の箇所では「過剰予圧（締め付け）」が生じます。これにより、転動体の滑りや異常発熱が発生し、潤滑切れや焼付きを誘発します。

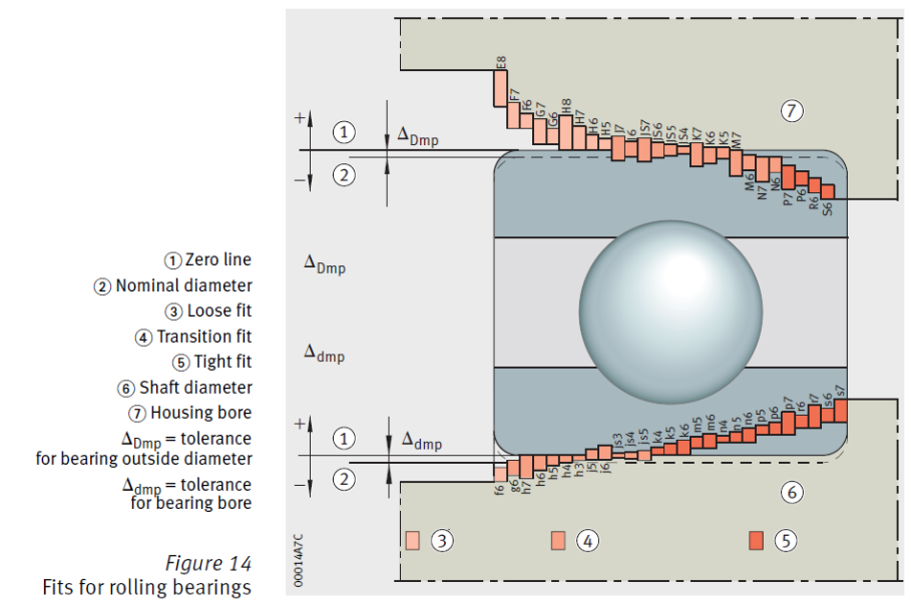

4. 「はめあい」が荷重分布を決定する

ハウジングの剛性とともに重要なのが、軸と穴の「はめあい（公差）」です。ベアリングが荷重を適切に伝達するためには、回転条件に応じた正しいはめあいが不可欠です。

■内輪回転荷重（一般的なモーターなど）：内輪に対して荷重の方向が常に回転移動するため、内輪は軸に対してしまりばめ（圧入）である必要があります。隙間があると、内輪が軸上で滑るクリープ現象が起き、摩耗や発熱で軸を破損させます。

■外輪回転荷重（ホイールなど）：外輪に対して荷重が回転するため、外輪をハウジングに対して「しまりばめ」にする必要があります。

■静止荷重と回転荷重：どちらが回転し、荷重の向きがどうなっているかによって、軌道輪のどこに負荷がかかるかが決まります。適切なはめあいは、軌道輪を全周にわ 　　たって均一にバックアップし、変形を防ぐ役割も果たします。

5. スリムスプリットベアリングの真価：「完全フィット」が生む最大の性能

特に、KMF等のスリムスプリットベアリング（薄型分割ベアリング）を使用する場合、周辺設計の重要性はさらに増しますが、同時に設計が完璧であれば他にはない強力なメリットを享受できます。

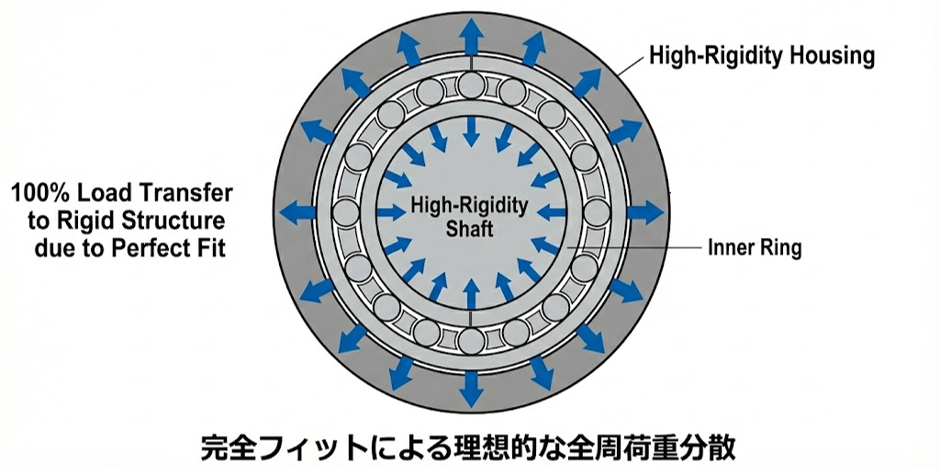

メリット：ハウジングと一体化する「理想の荷重支持」

ソリッドベアリング（一体型）は、それ自体が硬いため、ハウジングに微細な加工誤差や歪みがあると、特定箇所だけで接触する「点当たり」の状態になりがちです。これは応力集中を招きます。

対して、スリムスプリットベアリングは柔軟な構造を持っています。 これは「内外輪がハウジングと軸の形状に100%倣う（完全フィットする）」という特性を意味します。

もし、あなたが設計したハウジングと軸が、十分な強度と精度を持っていたらどうなるでしょうか？ ベアリングの内外輪は、相手部品の表面に隙間なく密着します。これにより、荷重が特定の点に集中することなく、ハウジング全体へと理想的に分散・伝達されます。 「完全剛体」に近い堅牢なハウジングを用意できた時、スリムスプリットベアリングはその柔軟性ゆえに、カタログスペック上の高い定格荷重を余すところなく発揮し、驚異的な耐久性を実現するのです。

設計思想：「ハウジング＝ベアリングの外殻」

逆に言えば、スリムスプリットにおけるハウジング設計は、単なる「入れ物」の設計ではなく、「ベアリングの外殻（アウターレース）そのものを設計している」ことになります。 正しい強度計算に基づいたハウジングがあれば、スリムスプリットはただの薄いベアリングではなく、装置と一体化した最強の軸受システムへと進化します。

結論：強度計算なくしてベアリング性能なし

ベアリングは「機械の関節」ですが、その関節を守るのは「骨（ハウジングと軸）」の強さです。エンジニアの皆様におかれましては、ベアリング選定時にカタログの荷重値を見るだけでなく、以下の項目を必ず検討プロセスに組み込んでください。

　１．ハウジングの有限要素法（FEM）解析などによる変形量の確認

　２．回転条件に基づいた適切なはめあい公差の選定

　３．ベアリングを「弾性体」と見なした構造設計

周辺設計の確かさが、機械装置全体の信頼性と寿命を決定づけます。 FT Engineeringはベアリング周辺設計のアドバイスを承ります。
