【技術コラム】工作機械の常識を変える～ボールねじサポートベアリング「ZKLF」がもたらす設計・組立の革新

工作機械や各種産業機械の生命線とも言える「ボールねじ」の駆動機構。その精度と剛性を支えるサポートベアリングの選定・組み付けは、長年にわたり機械メーカーの設計者や現場の技能者にとって「手間と時間がかかるもの」という常識がありました。

しかし、本当にその時間とコストは避けられないものなのでしょうか？

本記事では、欧州の先進的な工作機械メーカーで標準採用が進んでいるINA（シェフラー）のフランジ付きボールねじサポートベアリング「ZKLF」シリーズに焦点を当て、従来の手法を覆す「設計の自由度向上」と「圧倒的な工数削減」の秘密を紐解きます。

1．従来のボールねじ支持機構に潜む「見えないコスト」

これまで、国内の多くの機械設計において、ボールねじの支持機構は以下のような構成が一般的でした。

・サポートベアリング単体（TACベアリング等）
・専用のベアリングハウジングベアリング
・押さえフタ（カバー）
・ロックナット
・各種シール部品

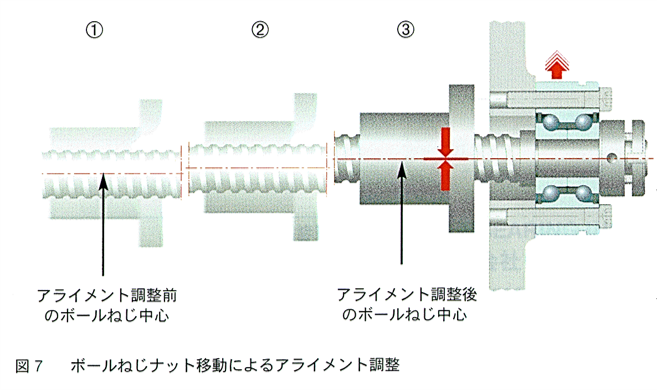

これらの部品を組み合わせる手法は確立されている反面、大きな見えないコスト（工数）を発生させています。特に深刻なのが、組み立て現場での「芯高調整」と「平行度の確認作業」です。リニアガイドレールを基準にしてボールねじの平行度を出し、シムの調整や熟練の職人による「きさげ加工」を行ってハウジングの芯高をミクロン単位で合わせていく作業は、多大な時間と労力を要します。

組み立てと調整の工数がかさむことは、そのまま製造リードタイムの長期化とコスト増に直結します。熟練技能者の不足が叫ばれる現代において、この「すり合わせ」に依存した製造プロセスは、企業にとって大きなリスクとなりつつあります。

2. 「Ready-to-Fit（即取り付け可能）」という革新

この長年の課題に対する明確なソリューションが、INAのフランジ付きボールねじサポートベアリング「ZKLF」シリーズです。

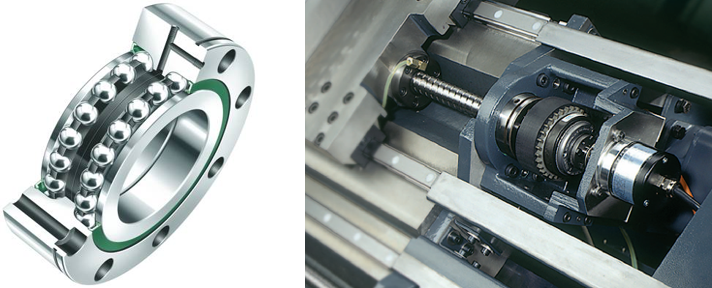

ZKLFの最大の特徴は、ベアリングの外輪自体がフランジ（取り付けベース）を兼ねている点にあります。これにより、「周辺部品」と「調整作業」という概念そのものを過去のものにします。

特徴①：圧倒的な部品点数の削減と設計の簡略化

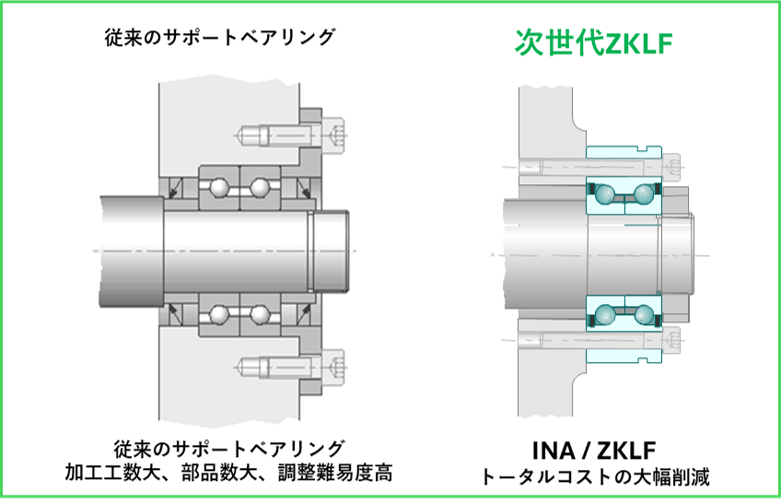

ZKLFを採用することで、これまで必須だったベアリングハウジング（軸受箱）と押さえフタが完全に不要になります。

周辺部品を設計・調達・管理する手間が省けるだけでなく、部品の累積公差による精度悪化のリスクも排除できます。設計者は、周辺部品の図面を描く時間を削減し、機械全体のコアとなる設計にリソースを集中させることが可能です。

特徴②：組み立て・調整工数の劇的な削減

ZKLFは「Ready-to-Fit（即取り付け可能）」なモジュールとして提供されます。

工場出荷時点で最適な「予圧調整済み」であり、現場での面倒な予圧調整は不要です。さらに、ハウジングを介さず機械のベース（端面）に直接ボルトで取り付けることができるため、従来悩まされていた「シムによる芯高調整」や「きさげ加工」の手間を大幅にカットできます。リニアガイドレールとの平行度確認も極めてシンプルになり、組み立てにかかるリードタイムを圧倒的に短縮します。

3. O-アレンジメントが実現する「欧州型・省スペース設計」

ZKLFがもたらすメリットは、工数削減だけではありません。機械全体のレイアウトやパフォーマンスにも大きな影響を与えます。その鍵となるのがO-アレンジメント（背面組合せ）の採用です。

ラジアルモーメントに強い構造

従来の国内メーカーの多くは、ボールねじとモーターを同軸上に直結するレイアウト（X-アレンジメントに相当する力の受け方になりやすい構造）を採用してきました。しかし、ZKLFはO-アレンジメント構造を採用しているため、軸受の作用点距離が長く、ラジアル方向のモーメント荷重に対して非常に高い剛性を発揮します。

モーターの並列配置による劇的な省スペース化

この「ラジアル荷重への強さ」は、機械レイアウトに革新をもたらします。高いラジアル剛性を持つZKLFを使用すれば、モーターをボールねじと直結させる必要がなくなり、「ベルト駆動」によるモーターの並列設置が可能になります。

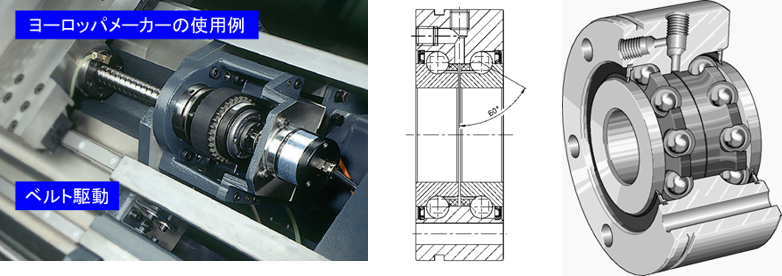

実は、ヨーロッパの先進的な工作機械メーカーの多くは、このベルト駆動（モーター並列配置）を積極的に採用しています。直結型に比べて機械の奥行き寸法を大幅に短縮できるため、工場の限られたスペースを有効活用できる、非常に合理的な省スペース化を実現しているのです。

ZKLFは、国内の機械設計にこの「欧州型の省スペースレイアウト」を容易に導入するための最適なコンポーネントです。

4. 総コスト（TCO）の削減と競争力の向上

「ベアリング単体の価格」だけで見れば、汎用のアンギュラコンタクトボールベアリングの方が安価に見えるかもしれません。しかし、視野を広げて総所有コスト（TCO：Total Cost of Ownership）で評価したとき、ZKLFの真の価値が明らかになります。

1. 部品調達コストの削減： ハウジングやカバー、シムなどの部品代がゼロになります。
2. 設計コストの削減： 周辺部品の図面作成や公差計算の手間が省けます。
3. 組み立てコストの削減： 熟練工によるきさげ加工や芯出し調整の時間を大幅に削減できます。
4. メンテナンス性の向上： Ready-to-Fit設計により、万が一の交換時も迅速な対応が可能です。

これらすべての要素を総合すると、ZKLFの導入は機械全体の製造コストを下げるだけでなく、製品の納期短縮という強力な競争力をメーカーにもたらします。

5. 次世代の機械設計は、コンポーネントの選定から

工作機械の性能向上やコストダウンは、もはや「すり合わせの技術」や「現場の努力」だけで達成できる限界に来ています。モーターの直動化やメカトロニクスの進化が進む中、機械全体のシステムを最適化するためには、「部品を組む」のではなく「機能が統合されたモジュール（Ready-to-Fit）を組み込む」という発想の転換が必要です。

FT Engineeringは、シェフラングループの優れたコンポーネントを取り扱う専門家として、単なる部品販売にとどまらず、お客様の機械の「全体最適化」を提案いたします。「組み立て工数を減らしたい」「機械をもう少しコンパクトにしたい」とお考えの設計者・生産技術者の皆様、ぜひ一度、ボールねじサポートベアリング「ZKLF」の導入をご検討ください。

【お問い合わせ・技術相談】FT Engineeringでは、お客様の機械仕様に合わせた最適なZKLFシリーズの選定（寿命計算、安全係数の確認など）、および設計変更のアドバイスを行っております。詳細なカタログ請求や技術的なご相談は、以下のお問い合わせフォームよりお気軽にご連絡ください。
