KMFプラスチックフランジベアリングとは？

「もっと早く、もっと簡単に、そしてもっと頑丈に！」

製造現場で日々求められるこのニーズに応えるため、ドイツのKMF社が開発したのがプラスチックフランジベアリングです。特に、迅速な組み立てが必要な小型・ミニチュアベアリングの需要増大に対応するために生まれたこの製品は、2穴タイプ（2N）と4穴タイプ（4N）の2種類を展開しています。

コンベアシステム、ローラーコンベア、制御ロッド、搬送ラインといった産業用途から、シミュレーションモデル、フラップ、ドア、巻き取り・巻き出しシステムなどの模型・家具製造まで、幅広い分野でその性能を発揮します。

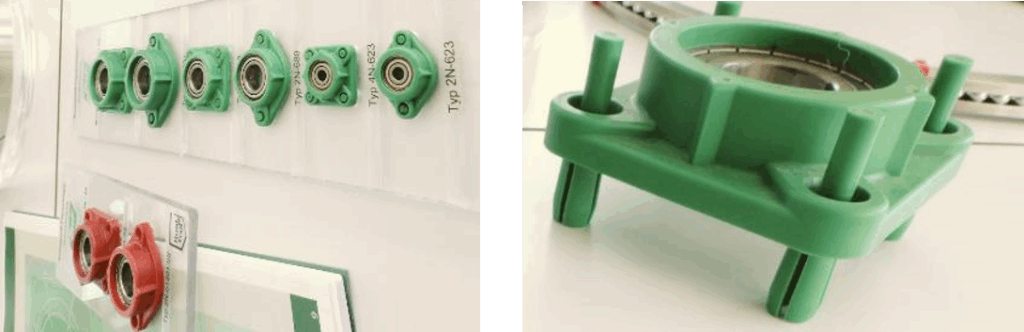

KMFプラスチックフランジベアリングの最大の特徴は、市販の転がり軸受と射出成形複合構造のプラスチックハウジングを組み合わせた一体型ユニットである点です。2Nおよび4Nの各タイプにはそれぞれ4種類のハウジングサイズがあり、内径3mmから12mmまでの転がり軸受を組み込むことができます。さらに、ハウジングに統合された位置決めダボにより、迅速な位置決めと取り付けが可能です。

驚きの耐久性と多様な応用性

KMFプラスチックフランジベアリングのハウジングは、ガラス繊維強化熱可塑性樹脂Grivory®（EMS-CHEMIE AG社製）で作られています。この素材は非常に高い剛性を持つプラスチック部品を実現し、その高い強度特性はアルミニウム合金や亜鉛合金のダイカスト部品に匹敵します。さらに、Grivory®は多くの種類の化学薬品、グリース、油に対して耐性を持っています。

標準では、信頼性の高いメーカーの単列深溝玉軸受が両側シールド（2Z）付きで組み込まれています。しかし、四点接触玉軸受や自動調心玉軸受など、他の転がり軸受タイプを使用することで、軸心のズレがあるような困難な使用環境においても、フランジベアリングは信頼性の高い動作を保証します。組み込み可能な転がり軸受の例は多岐にわたり、お客様の特定のニーズに合わせて最適なソリューションを提供できます。

特に注目すべきは、耐腐食性転がり軸受を使用した場合、KMFプラスチックフランジベアリングが食品産業での使用に理想的である点です。これらのベアリングユニットは、耐腐食性だけでなく、多種多様な洗浄剤に対しても耐性があります。ハウジングには着色やコーティングが施されていないため、剥がれ落ちる危険性がなく、衛生面でも安心してご使用いただけます。

圧倒的な取り付け時間短縮と経済性

KMFプラスチックフランジベアリングの2Nおよび4Nタイプには、固定ダボが装備されており、叩き込み式のピンで拡張することでしっかりと固定されます。この固定方法は非常に迅速かつ経済的で、ネジやリベットなどの追加の固定具は一切必要ありません。

ある取り付け時間の測定結果によると、KMFプラスチックフランジベアリングは、同様の仕様で固定具を使用する場合に比べて、通常の取り付けコストのわずか9分の1しかかからないことが明らかになっています。これは、製造ラインにおける生産性の大幅な向上とコスト削減に直結します。

多彩な取り付けバリエーション

KMFプラスチックフランジベアリングは、標準で外側向きの叩き込み式ダボが装備されていますが、その多様な用途に対応するため、ハウジング金型は多くの追加バリエーションを可能にするように設計されています。

例えば、標準とは異なり、叩き込み式ダボを内側向きに配置したり、ダボの代わりに真鍮製のインサートブッシュやインサートナットを取り付けたりすることも可能です。さらに、ベアリングを調整したりスライドさせたりするための取り付けプレートを使用する追加バリエーションも考えられ、幅広いニーズに対応できるプログラムが充実しています。

金属に匹敵する強度と安定性

「プラスチックだから強度が心配…」そう思われる方もいらっしゃるかもしれません。

しかし、ご安心ください。湿潤状態での強度比較により、KMFプラスチックフランジベアリングに使用されているGrivory® GVが、市販のダイカスト合金と比較できるほどの強度を持つことが確認されています。

優れた弾性率の安定性

Grivory® GVは、射出成形直後の乾燥状態から湿潤状態への変化による弾性率の低下が最小限に抑えられます。これは、長期間にわたる安定した性能を保証する上で非常に重要な特性です。

さらに、高充填ポリアミド6やポリアミド66タイプと比較しても、Grivory®は明らかに優れた特性を示しています。この高い強度と安定性が、KMFプラスチックフランジベアリングの信頼性を裏付けています。
